Partie 18 : Fonctions de construction de géométries¶
Toute les fonctions que nous avons vu jusqu’à présent traitent les géométries “comme elles sont” et retournent:
- une analyse des objets (ST_Length(geometry), ST_Area(geometry)),
- une sérialisation des objets (ST_AsText(geometry), ST_AsGML(geometry)),
- une partie de l’objet (ST_RingN(geometry,n)) ou
- un résultat vrai/faux (ST_Contains(geometry,geometry), ST_Intersects(geometry,geometry)).
Les “fonctions de construction de géométries” prennent des géométries en entrée et retourne de nouvelles formes.
ST_Centroid / ST_PointOnSurface¶
Un besoin commun lors de la création de requêtes spatiales est de remplacer une entité polygonale par un point représentant cette entité. Cela est utile pour les jointures spatiales (comme indiqué ici : Polygones/Jointures de polygones) car utiliser ST_Intersects(geometry,geometry) avec deux polygones impliquera un double comptage : un polygone pour le contour externe intersectera dans les deux sens; le remplacer par un point le forcera à être dans un seul sens, pas les deux.

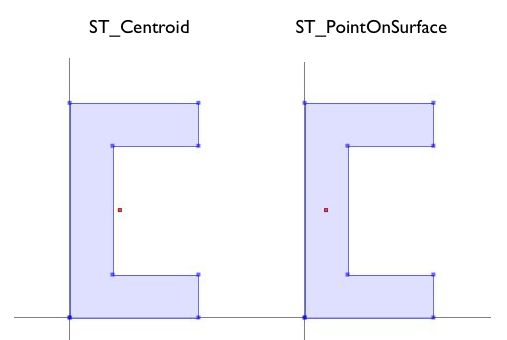

- ST_Centroid(geometry) retourne le point qui est approximativement au centre de la masse de la géométrie passée en paramètre. C’est un calcul simple et rapide, mais parfois non profitable, car le point retourné peut se trouver à l’extérieur de l’entité elle-même. Si l’entité fournie est convexe (imaginez la lettre ‘C’) le centroïde renvoyé pourrait ne pas être à l’intérieur du polygone.
- ST_PointOnSurface(geometry) retourne un point qui est obligatoirement dans l’entité passée en paramètre. Cette fonction coûte plus cher en ressource que le calcul du centroïde.
ST_Buffer¶

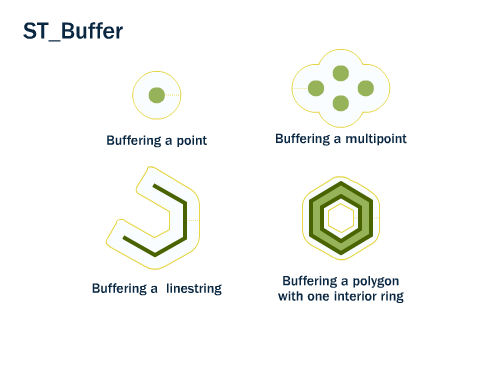

L’opération de zone tampon est souvent disponible dans les outils SIG, il est aussi disponible dans PostGIS. La fonction ST_Buffer(geometry,distance) prend en paramètre une géométrie et une distance et retourne une zone tampon dont le contour est à une distance donnée de la géométrie d’origine.

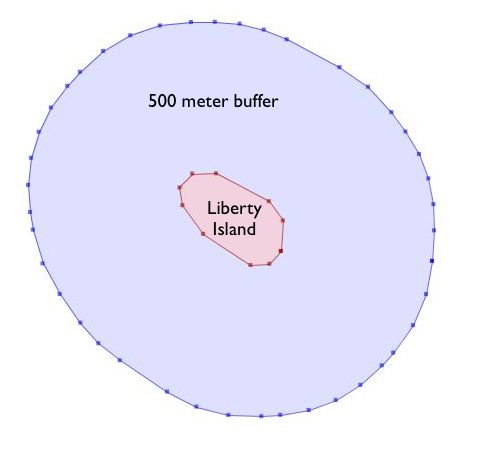

Par exemple, si les services des parcs américains souhaitaient renforcer la zone du traffic maritime autour de l’île ‘Liberty’, ils pourraient construire une zone tampon de 500 mètres autour de l’île. L’île de ‘Liberty’ est représentée par un seul bloc dans notre table nyc_census_blocks, nous pouvons donc facilement réaliser ce calcul.
-- Création d'une nouvelle table avec une zone tampon de 500 m autour de 'Liberty Island'
CREATE TABLE libery_island_zone AS
SELECT ST_Buffer(the_geom,500) AS the_geom
FROM nyc_census_blocks
WHERE blkid = '360610001009000';
-- Mise à jour de la table geometry_columns
SELECT Populate_Geometry_Columns();
La fonction ST_Buffer permet aussi d’utiliser des valeurs négatives pour le paramètre distance et construit un polygone inclus dans celui passé en paramètre. Pour les points et les lignes vous obtiendrez simplement un résultat vide.
ST_Intersection¶
Une autre opération classique présente dans les SIG - le chevauchement - crée une nouvelle entité en calculant la zone correspondant à l’intersection de deux polygones superposés. Le résultat à la propriété de permettre de reconstruire les entités de base à l’aide de ce résultat.
La fonction ST_Intersection(geometry A, geometry B) retourne la zone géographique (ou une ligne, ou un point) que les deux géométries ont en commun. Si les géométries sont disjointes, la fonction retourne une géométrie vide.
-- Quelle est l'aire que ces deux cercles ont en commun ?
-- Utilisons la fonction ST_Buffer pour créer ces cercles !
SELECT ST_AsText(ST_Intersection(
ST_Buffer('POINT(0 0)', 2),
ST_Buffer('POINT(3 0)', 2)
));
ST_Union¶
Dans l’exemple précédent, nous intersections des géométries, créant une nouvelle géométrie unique à partir de deux entités. La commande ST_Union fait l’inverse, elle prend en paramètre des géométries et supprime les parties communes. Il y a deux versions possibles de la fonction ST_Union :

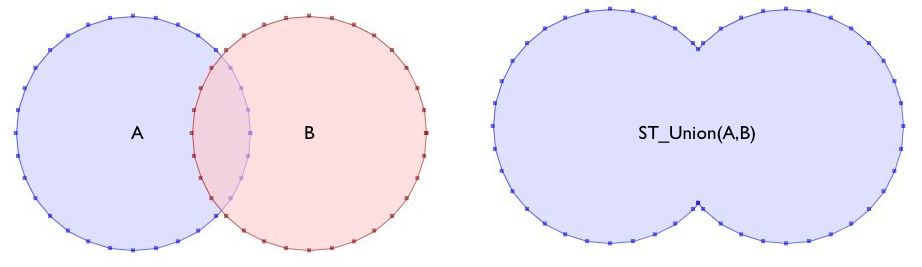

ST_Union(geometry, geometry): une version avec deux paramètres qui prend les géométries et retourne l’union des deux. Par exemple, nos deux cercles ressemblent à ce qui suit si nous utilisons l’opération union plutôt que l’intersection.
-- Quelle est l'aire totale de ces deux cercles ? -- Utilisons ST_Buffer pour créer les cercles ! SELECT ST_AsText(ST_Union( ST_Buffer('POINT(0 0)', 2), ST_Buffer('POINT(3 0)', 2) ));
ST_Union([geometry]): une version agrégée qui prendre un ensemble de géométries et retourne une géométrie contenant l’ensemble des géométries rassemblées. La fonction agrégée ST_Union peut être utilisé grâce au SQL GROUP BY pour créer un ensemble rassemblant des sous-ensembles de géométries basiques. Cela est très puissant.
Comme exemple pour la fonction d’agrégation ST_Union, considérons notre table nyc_census_blocks. Les géographie du recensement sont construites de manière à ce qu’on puisse créer d’autres géographies à partir des premières. ainsi, nous pouvons créer une carte des secteurs de recensement en fusionnant les blocs que forme chaque secteur (comme nous le ferons après dans la création des tables secteurs). Ou, nous pouvons créer une carte du comté en fusionnant les blocs qui relèvent de chaque comté.
Pour effectuer la fusion, notez que la clé unique blkid incorpore des informations sur les géographies de niveau supérieur. Voici les parties de la clé pour Liberty Island que nous avons utilisé précédemment.
360610001009000 = 36 061 00100 9000
36 = State of New York
061 = New York County (Manhattan)
000100 = Census Tract
9 = Census Block Group
000 = Census Block
Ainsi, nous pouvons créer une carte du comté en fusionnant toutes les géométries qui partagent les 5 premiers chiffres de blkid.
-- Création d'une table nyc_census_counties en regroupant les blocs
CREATE TABLE nyc_census_counties AS
SELECT
ST_Union(the_geom) AS the_geom,
SubStr(blkid,1,5) AS countyid
FROM nyc_census_blocks
GROUP BY countyid;
-- Mise à jour de la table geometry_columns
SELECT Populate_Geometry_Columns();
Un test de surface peut confirmer que notre opération d’union n’a pas perdu de géométries. Tout d’abord, nous calculons la surface de chacun des blocs de recensement et faisons la somme de ces surfaces en les groupant par l’identifiant de recensement des comtés.
SELECT SubStr(blkid,1,5) AS countyid, Sum(ST_Area(the_geom)) AS area
FROM nyc_census_blocks
GROUP BY countyid;
countyid | area
----------+------------------
36005 | 109807439.720947
36047 | 184906575.839355
36061 | 58973521.6225586
36081 | 283764734.207275
36085 | 149806077.958252
Ensuite nous calculons l’aire de chaque zone de nos nouveaux polygones de région de la table count :
SELECT countyid, ST_Area(the_geom) AS area
FROM nyc_census_counties;
countyid | area
----------+------------------
36005 | 109807439.720947
36047 | 184906575.839355
36061 | 58973521.6225586
36081 | 283764734.207275
36085 | 149806077.958252
La même réponse ! Nous avons construit avec succès une table des régions de NYC à partir de nos données initiales.
Liste des fonctions¶
ST_AsText(text): retourne la représentation Well-Known Text (WKT) de la géométrie/géographie sans métadonnée SRID.
ST_Buffer(geometry, distance): Pour les géométries: retourne une géométrie qui représente tous les points dont la distance depuis cette géométrie est inférieure ou égale à la distance utilisée. Les calculs se font dans le système de référence spatial de cette géométrie. Pour les géographies: utilise une fonction de transformation planaire pour effectuer le calcul.
ST_Intersection(geometry A, geometry B): retourne une géométrie qui représente la portion commune des géométries A et B. L’implémentation du type géographie fait une transformation vers une géométrie pour faire l’intersection puis reprojette le résultat en WGS84.
ST_Union(): Renvoie un objet géométrique qui représente l’ensemble d’union des objets géométriques désignés.
substring(string [from int] [for int]): Fonction de chaîne PostgreSQL pour extraire une sous-chaîne de caractères.
sum(expression): Fonction d’agrégation PostgreSQL qui retourne la somme des valeurs d’une colonne dans un ensemble d’enregistrements.
